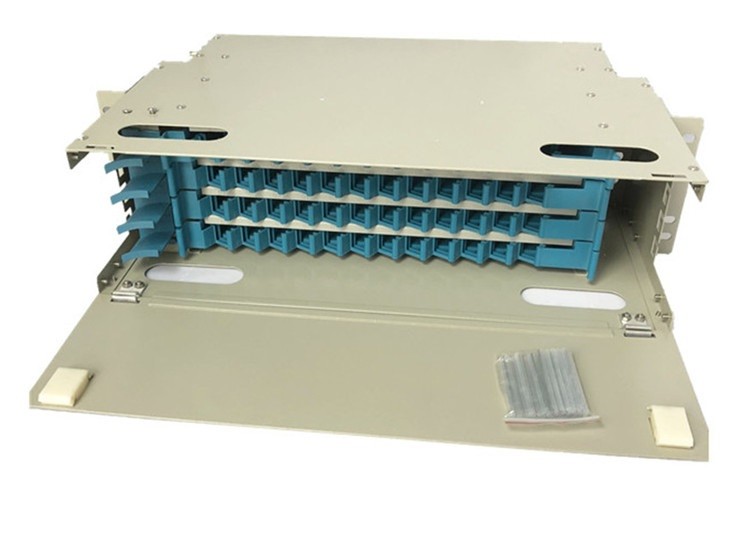

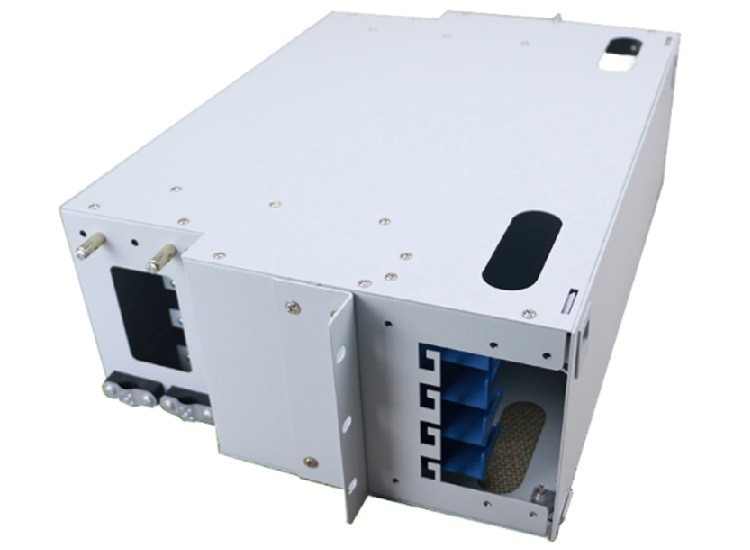

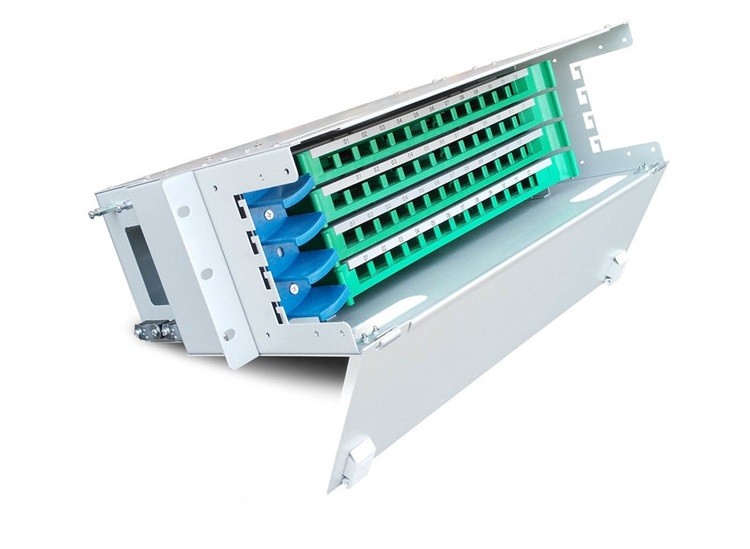

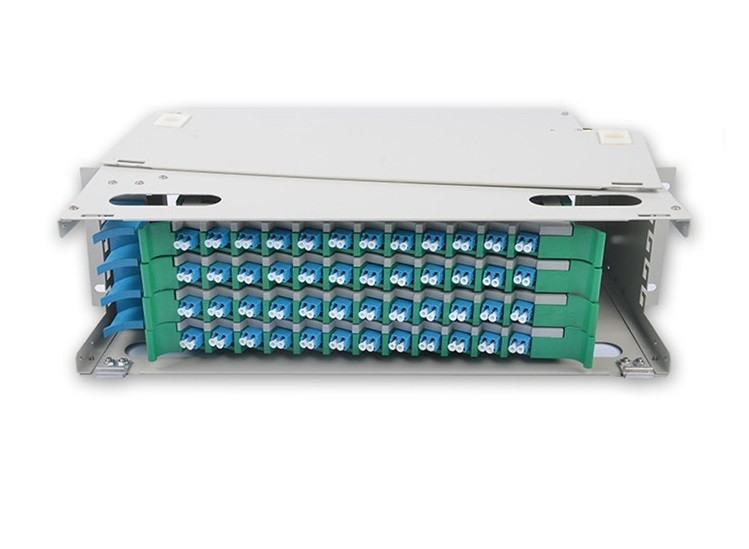

supporto dell'interno della parete dell'unità a fibra ottica di distribuzione di Singemode del duplex di LC del centro 48Ports 96
Specificazione:
| Sosteniamo la capacità della fibra | 12/24/48/72/96/144 dei centri |
| Porto della fibra | FC, Sc, st e LC |
| Numero dei dischi di ODF | 12 per 1, 24 per 2, 48 per 4, 72 per 6, 96 per 8 e 144 per 12 |
| Temperatura di lavoro | -10 °C ~ °C +40 |
| Temperatura di stoccaggio | -25 ° C ~ +55 ° C |
| Umidità relativa | ≤ 85% (+30 ° C) |
| Pressione atmosferica | 70Kpa~106Kpa |
| Lunghezza d'onda di funzionamento nominale | 850nm, 1310nm, 1550nm |
| Perdita di inserzione | ≤ 0.5dB |
| Attenuazione di riflessione | ≥ 40dB, ≥ 50dB, ≥ 60dB del PC di UPC dell'APC |
| Forza elettrica | ≥3KV)/1min (di CC senza ripartizione |
| Resistenza di isolamento | ≥1000MΩ/500V (CC) |
| Vita | periodi ≥1000 |
| Gamma di applicazione | Piccolo e medio sistema fissante per fibra alla cellula, fibra alla costruzione, l'ufficio a distanza del modulo e la stazione base senza fili |
Descrizione:
Una struttura di distribuzione ottica (ODF) è una struttura usata per fornire i collegamenti del cavo fra le facilità di comunicazione, che possono integrare la fibra che impiomba, termine della fibra, la fibra - adattatori ottici & i connettori ed i collegamenti di cavo insieme in una singola unità. Può anche lavorare come dispositivo di protezione per proteggere la fibra - i collegamenti ottici da danno.
Caratteristiche:
1. Progettazione completamente modulare ed operazione frontale completa
2. corpo laminante a freddo della lamiera di acciaio, che è artistico e durevole
3. Integrate che impiomba insieme e che fissa, massimizzando alta densità
4. installato sullo scaffale a 19 pollici standard
5. adatto a fibra del non nastro e del nastro - cavi ottici
6. lo Sc universale, FC, la st ed il LC degli adattatori possono essere installati
7. il cavo della fibra ed i cavi di toppa sia hanno spazio di stoccaggio di più di 2m
8. Con lamini a freddo la scatola d'acciaio, l'unità d'impionbatura, l'unità di distribuzione ed il pannello
9. vario piatto del pannello per misura l'interfaccia differente dell'adattatore
10. adatto a singoli cavi a fibre ottiche della fibra e del nastro & del pacco
11. la progettazione speciale assicura i cavi e le trecce in eccesso della fibra nel buon ordine
12. Nessun intervallo e facile per gestione ed il funzionamento
Applicazione:
1. Telecomunicazione
2. CATV
3. LAN & WAN
4. rete
5. Banda larga
La procedura di installazione della scatola
A. l'Open la copertina della scatola o della cima (se necessario), prende giù il vassoio della giuntura della fibra; lasci dentro le fibre
dall'entrata della fibra e ripararli sulla scatola; i dispositivi per la fissazione sono come segue: l'anello regolabile, l'anello inossidabile del cavo a fibre ottiche & il legame di nylon;
B. La fissazione del centro d'acciaio (se necessario): infili il centro d'acciaio tramite il dispositivo fisso (facoltativo) e la vite giù il bullone;
C. Leave circa le fibre di riserva lunghe di 500mm-800mm dal punto sbucciato di cavo a fibre ottiche all'entrata del vassoio della giuntura, lo copre di tubo protettivo di plastica, lo ripara con il legame di plastica al tipo fori di T; fibre della giuntura As
usuale;
D. la Store le fibre e le trecce di riserva, tappa gli adattatori nelle scanalature sul vassoio; o in primo luogo tappi negli adattatori e poi immagazzinare le fibre di riserva, prego l'attenzione di paga alla direzione delle fibre d'avvolgimento
E. Cover il vassoio della giuntura, inserire il vassoio della giuntura o ripararlo con la scanalatura al bordo della scatola;
F. Install la scatola dentro 19" attrezzatura di montaggio standard.
G. Connect il cavo di toppa come di consueto.
