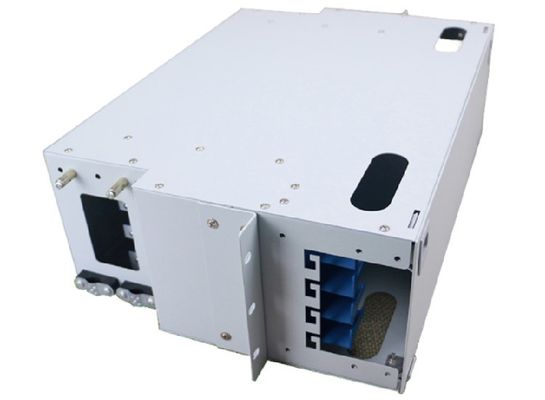

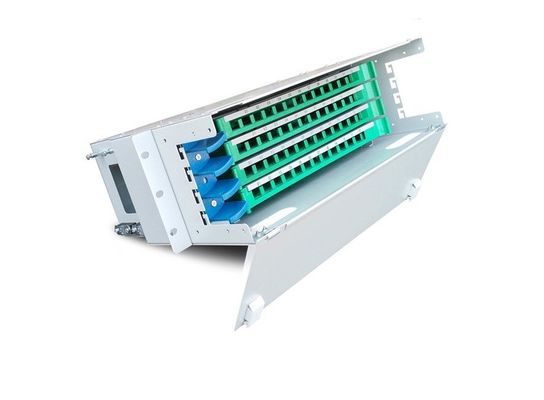

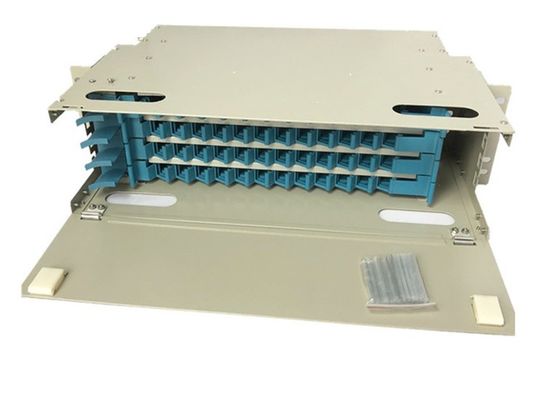

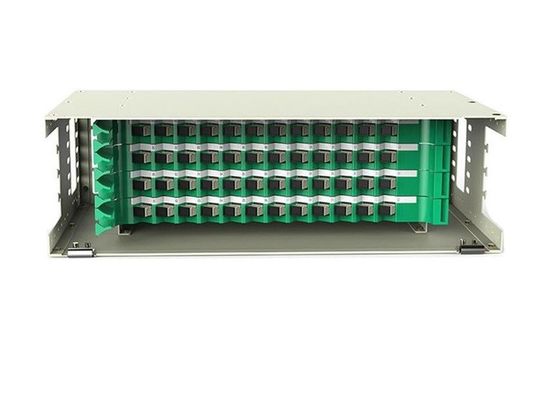

Supporto di scaffale ottico misto del quadro d'interconnessione dell'unità della struttura di distribuzione dei 48 centri dello Sc del porto di ODF 48
Specificazione:
| Temperatura di funzionamento | -5°C +40°C |
| Umidità relativa | ≤90% (quando la temperatura è inferiore a 30°C) |
| Pressione dell'atmosfera | 70Kpa – 106Kpa |
| Temperatura di stoccaggio | -40°C - +70°C |
| Perdita di inserzione | ≤0.20dB |
| Attenuazione di riflessione | PC≥45dB, UPC≥50dB, APC≥60dB |
| Durevolezza | >1000times |
| Resistenza d'isolamento | ≥1000 MΩ 500V |
| forza di Tensione-resistenza | Nell'ambito dell'effetto di 3000V, 1min, non puntura e no arco-sopra |
| Lunghezza d'onda | 850nm, 1310nm, 1550nm |
Descrizione:
L'unità ottica della struttura di distribuzione di ODF è utilizzata per il termine e la distribuzione del cavo ottico della spina dorsale nel sistema di comunicazione della fibra.
Con il quadro d'interconnessione di ODF, è facile da realizzare il collegamento, la distribuzione ed il ramo del cavo a fibra ottica.
Lo scaffale modulare presentato di distribuzione della fibra ottica di capacità elevata utilizza le strutture uniche quali i quadri d'interconnessione ed i cassetti per fare l'operazione dell'impionbatura a fibra ottica e la distribuzione più conveniente. Inoltre, l'itinerario verticale di distribuzione ed i pannelli componenti elettrici intermedi sono utilizzati efficacemente per risolvere il problema di distribuzione del cavo di toppa della fibra.
Caratteristiche:
1. Progettazione completamente modulare ed operazione frontale completa
2. corpo laminante a freddo della lamiera di acciaio, che è artistico e durevole
3. Integrate che impiomba insieme e che fissa, massimizzando alta densità
4. installato sullo scaffale a 19 pollici standard
5. adatto a fibra del non nastro e del nastro - cavi ottici
6. lo Sc universale, FC, la st ed il LC degli adattatori possono essere installati
7. il cavo della fibra ed i cavi di toppa sia hanno spazio di stoccaggio di più di 2m
8. Con lamini a freddo la scatola d'acciaio, l'unità d'impionbatura, l'unità di distribuzione ed il pannello
9. vario piatto del pannello per misura l'interfaccia differente dell'adattatore
10. adatto a singoli cavi a fibre ottiche della fibra e del nastro & del pacco
11. la progettazione speciale assicura i cavi e le trecce in eccesso della fibra nel buon ordine
12. Nessun intervallo e facile per gestione ed il funzionamento
Applicazione:
1.Telecommunications
2. fibra alla casa (FTTH)
3. LAN/WAN
4. CATV
La procedura di installazione della scatola
A. l'Open la copertina della scatola o della cima (se necessario), prende giù il vassoio della giuntura della fibra; lasci dentro le fibre
dall'entrata della fibra e ripararli sulla scatola; i dispositivi per la fissazione sono come segue: l'anello regolabile, l'anello inossidabile del cavo a fibre ottiche & il legame di nylon;
B. La fissazione del centro d'acciaio (se necessario): infili il centro d'acciaio tramite il dispositivo fisso (facoltativo) e la vite giù il bullone;
C. Leave circa le fibre di riserva lunghe di 500mm-800mm dal punto sbucciato di cavo a fibre ottiche all'entrata del vassoio della giuntura, lo copre di tubo protettivo di plastica, lo ripara con il legame di plastica al tipo fori di T; fibre della giuntura As
usuale;
D. la Store le fibre e le trecce di riserva, tappa gli adattatori nelle scanalature sul vassoio; o in primo luogo tappi negli adattatori e poi immagazzinare le fibre di riserva, prego l'attenzione di paga alla direzione delle fibre d'avvolgimento
E. Cover il vassoio della giuntura, inserire il vassoio della giuntura o ripararlo con la scanalatura al bordo della scatola;
F. Install la scatola dentro 19" attrezzatura di montaggio standard.
G. Connect il cavo di toppa come di consueto.
