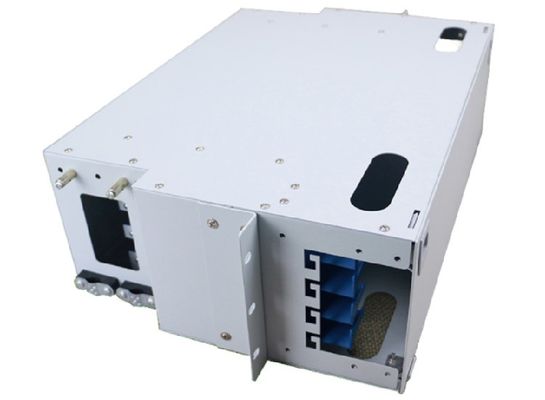

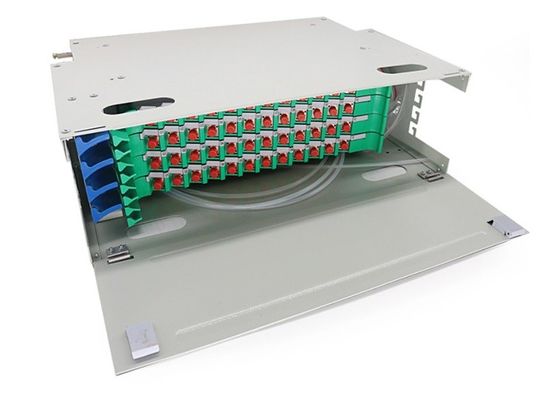

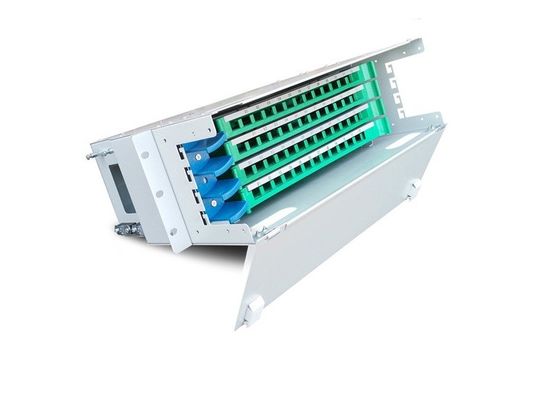

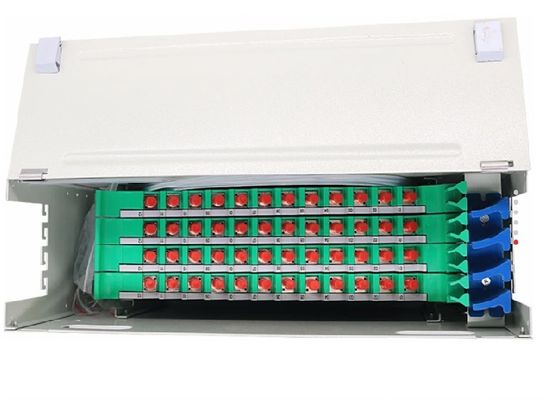

48 pannello a fibra ottica 19" di /Patch della struttura di distribuzione del centro FC ODF/recinzione del supporto di scaffale 1U
Specificazione:
| Temperatura di funzionamento | -5°C +40°C |
| Umidità relativa | ≤90% (quando la temperatura è inferiore a 30°C) |
| Pressione dell'atmosfera | 70Kpa – 106Kpa |
| Temperatura di stoccaggio | -40°C - +70°C |
| Perdita di inserzione | ≤0.20dB |
| Attenuazione di riflessione | PC≥45dB, UPC≥50dB, APC≥60dB |
| Durevolezza | >1000times |
| Resistenza d'isolamento | ≥1000 MΩ 500V |
| forza di Tensione-resistenza | Nell'ambito dell'effetto di 3000V, 1min, non puntura e no arco-sopra |
| Lunghezza d'onda | 850nm, 1310nm, 1550nm |
Descrizione:
Una struttura di distribuzione ottica (ODF) è una struttura usata per fornire i collegamenti del cavo fra le facilità di comunicazione, che possono integrare la fibra che impiomba, termine della fibra, gli adattatori a fibra ottica & i connettori ed i collegamenti di cavo insieme in una singola unità. Il bisogno è ODF dovrebbe tenere conto accesso facile ai connettori sul anteriore e posteriore di quei porti per l'inserzione e la rimozione. È usato solitamente come l'interfaccia fra la rete di trasmissione ottica, impianto di trasmissione ottico e fra i cavi ottici nella rete di accesso degli abbonati di fibra ottica. Può anche lavorare come dispositivo di protezione per proteggere i collegamenti a fibra ottica da danno.
Wolonte 19" ODF offre l'accesso di cablaggio flessibile, la progettazione estensibile della struttura e la gestione completa del cavo. Una serie di telai di distribuzione ottici di 12 fibre, di 24 fibre, di 48 fibre, di 72 fibre e di un tipo di 96 conteggi delle fibre è disponibile.
Generalmente, la scatola dell'unità di ODF è una parte necessaria del telaio di distribuzione ottico dell'interno. il modulo dell'impionbatura e di distribuzione di fusione dei 12 centri svolge il ruolo principale e la sua funzione sta impiombando, stoccaggio della fibra e la protezione. Un'unità completata di ODF sarà con l'adattatore, la treccia e gli accessori come la manica di protezione della giuntura, il legame di nylon, serpente come il tubo, vite.
Caratteristiche:
1. 19' montaggio standard, disponibile per tutti i tipi di scaffale e di gabinetto.
2. il metallo, plastica elettrica statica ha spruzzato. Aspetto ordinato, struttura ragionevole. Con cavo fisso e la funzione di protezione; Con le funzioni di terminare del cavo a fibre ottiche;
3. Tutti sono progettati come moduli; tutta l'operazione ha potuto essere fatta sulla facciata frontale della scatola. Installazione flessibile. Conveniente per il funzionamento e la manutenzione.

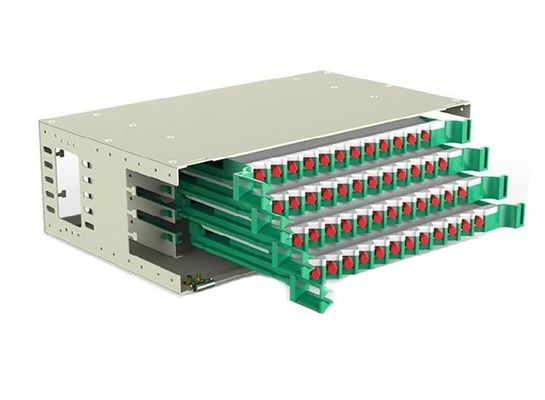

4. progettato come cassetto. Ciò ha potuto essere estratta facilmente e spinta. Un'unità con la giuntura e distribuzione integrata.
5. adatto sia a cavi a fibre ottiche del mazzo che del nastro.
6. Vassoi di ogni giuntura possono essere premuti con 12FC, lo Sc, la st, installazione obliqua di LC (duplex) adapters/30°, impedente gli occhi per formare il danno del laser ed assicurante il raggio di piegamento della fibra.
7. temperatura di stoccaggio e di operazione: -25oC - +55oC
8. intensità del dielettrico: ≥3KV ripartizione)/1minNo, nessun effetto ad arco (di CC
9. resistenza di isolamento: ≥1000M&/500V (CC)
piatto 10.Shelter di fibra che piega radius≥40mm
Più opzioni:
