Connettori montati piedistallo all'aperto del Governo di distribuzione della fibra del centro della fibra 288 Sc/Apc
Descrizione:
Una fibra ottica all'aperto dei 288 centri del Governo può applicarsi nel collegamento attivo con i cavi ottici e le distribuzioni via cavo del tronco, compienti la fusione, lo stoccaggio, la distribuzione e la spedizione per i cavi.
Ente standard di caso, fatto di materiale composito speciale ad alta intensità, anticorrosivo, antinvecchiamento (acciaio inossidabile), con protezione che raggiunge grado IP65. Adattando il vario maltempo, con la sigillatura affidabile, impermeabile ed impermeabile.
1. Specificazione
|
Parametri |
|
|
Modello |
TW-CBSMC-288C |
|
No. massimo dei centri |
Fibra semplice dello Sc, di FC, della st dei 288 centri o 576 fibre di LC |
|
Tipo del separatore |
ABS a forma di scatola |
|
No. massimo dei separatori |
10 |
|
Giuntura Tray Type |
i 12 centri/vassoio o 24 nuclei |
|
No. massimo del vassoio della giuntura |
24 o 24 |
|
Materiale del Governo |
SMC |
|
Pannello dell'adattatore |
Quadrato di FC, Sc, DLC (tipo dello Sc) |
|
Resistenza di isolamento (MΩ) |
1000 @500V (CC) |
|
Tensione di resistenza (V/min) |
3000 (CC), nessuna ripartizione, nessun flashover |
|
Tipo dell'installazione |
Terra |
|
Valutazione di protezione |
IP65 |
|
Temperatura di funzionamento (°C) |
-40~ +60 |
|
Dimensioni (millimetri) |
1450*750*320MM |
|
Peso (chilogrammi) |
80 |
Vantaggi
1. sistemi di gestione totali della fibra per fino a 288 fibre
2. spazio per i cavi in eccesso della toppa
3. ad alta densità
4. giuntura e toppa in un vassoio
5. provvedi a tutto il tipo del connettore
6. il singolo scorrevole fuori impiomba l'organizzatore che i vassoi forniscono
7. accesso facile alle giunture
8. gommino di protezione adeguato per i cavi ricevuti
9. bell'aspetto
10. resistenza ultravioletta
11. resistenza alla corrosione e la maggior parte del prodotto chimico
12. Sostanze
13. Resistenza molto alta da urtare
14. Montabile sul plinto del poliestere o del calcestruzzo
Stati di servizio
1. Temperatura di lavoro: - 5℃~+40℃ (dell'interno), - 40℃~+60℃ (all'aperto)
2. umidità relativa: ≦85% (a +30℃) (dell'interno), ≦95% (a +40℃) (all'aperto)
3. pressione atmosferica: 70kPa~106kPa
Requisiti di idoneità
1. I cavi a fibre ottiche si conformeranno a GB/T7424 e a GB/T11819 standard.
2. La lunghezza d'onda di funzionamento nominale è: 1310nm, 1550nm.
Forza meccanica
L'incrocio a fibra ottica collega l'aspetto del gabinetto può stare almeno 980N di pressione verticale all'aspetto. Dopo che la porta di gabinetto è aperta, può stare almeno la pressione 200N dall'estremità più esterna della porta.
Prestazione di sigillatura
Il gabinetto è nello stato bloccato. La prestazione della protezione di attrezzatura dell'interno può raggiungere i requisiti di IP53 come specificato in GB4205 e che di tipo all'aperto può raggiungere i requisiti di IP65 come specificato in GB4208.
Applicazioni:
1. Comunicazioni
2. reti
3. controllo di industriale
4. automazione di costruzione
5. inserzione e durability> del connettore 1000 volte

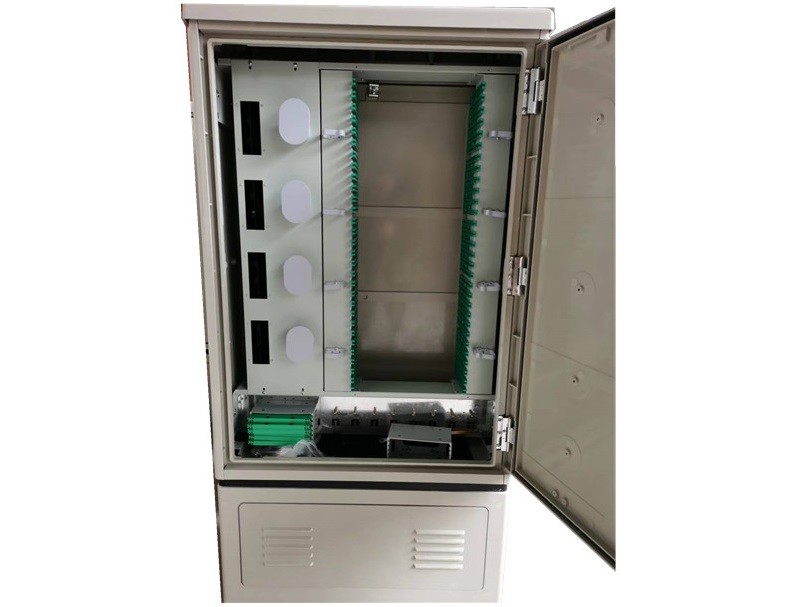

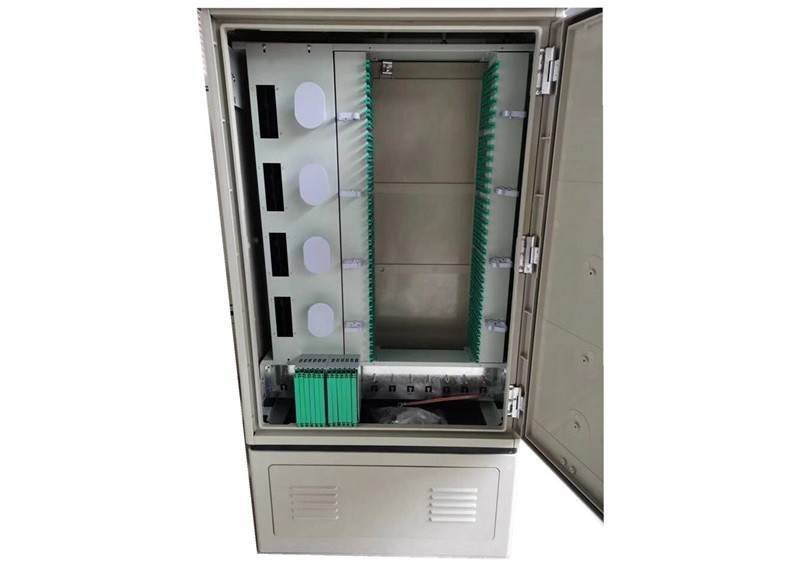

Più foto per riferimento:
