FAT a fibra ottica all'aperto del terminale di Access della fibra del Governo 288Core del hub FDH di distribuzione della fibra
1. Specificazione
|
Parametri |
|
|
Modello |
TW-CBSMC-288A |
|
No. massimo dei centri |
Sc 288F, o 576F LC |
|
Tipo del separatore |
Tipo dell'ABS |
|
No. massimo dei separatori |
10 |
|
Giuntura Tray Type |
i 12 centri/vassoio o 24 nuclei |
|
No. massimo del vassoio della giuntura |
24 o 24 |
|
Materiale del Governo |
SMC |
|
Pannello dell'adattatore |
Quadrato di FC, Sc, DLC (tipo dello Sc) |
|
Resistenza di isolamento (MΩ) |
1000 @500V (CC) |
|
Tensione di resistenza (V/min) |
3000 (CC), nessuna ripartizione, nessun flashover |
|
Tipo dell'installazione |
Terra |
|
Valutazione di protezione |
IP65 |
|
Temperatura di funzionamento (°C) |
-40~ +60 |
|
Dimensioni (millimetri) |
1450*750*320MM |
|
Peso (chilogrammi) |
80 |
Caratteristiche:
1. Prestazione di lotta contro l'erosione ed ad alta intensità;
2. Capace di ricambiare mutamento climatico brusco ed ambiente estremo;
3. La capacità può essere personalizzata flessibilmente come richiesto;
4. L'installazione è rapida e conveniente;
5. L'unità diretta incorporata della giuntura è capace per svolgere la funzione del collegamento diretto;
6. La progettazione perfetta del percorso dei collegamenti della fibra ha potuto facilitare la gestione e la manutenzione delle fibre;
7. Con la legatura sicura ed affidabile e la messa a terra dei dispositivi a massa di protezione per la fibra ottica;
8. Applicabile a a forma di cinghi'ed alla non cinghia ha modellato le fibre.
9. Grande capacità: la capacità massima di distribuzione è i 96 centri, i 144 centri, i 288 centri e i 576 centri quattro tipi di cavi a fibre ottiche e la capacità di saldatura diretta è singola, i 120 centri i -240 centri e i 240 centri -480 cavi a fibre ottiche del nastro dei centri.
10. Il gabinetto adotta i materiali resistenti alla corrosione ad alta resistenza speciali, ha buon impermeabile, la anti-condensazione, proprietà di resistenza all'umidità e può stare i vari effetti contrari causati dal clima e dall'ambiente.
11. Il gabinetto è fornito del tubo protettivo per conduttori orizzontale e rende la disposizione del cavo ottico più ragionevole ed ordinata.
12. Adotta la saldatura d'integrazione e la distribuzione del vassoio terminale. La saldatura e distribuire sono realizzate allo stesso livello, che rende l'operazione conveniente, riduce la lunghezza della fibra della coda del nastro ed abbassa il costo.
13. Il modulo terminale adotta l'orizzontale per estrarre la struttura con i 12 centri come unità, ogni centro può essere estrattoe esclusivamente, che lo rende conveniente funzionare nella distribuzione e riduce il numero delle curvature in seguito alla distribuzione della fibra della coda.
14. Il separatore di fibra ottica è strutturalmente ragionevole, il centro del cavo a fibre ottiche è inguainato con la manica e l'operazione al suolo ed altro della riparazione, su cavo a fibre ottiche può essere realizzata, senza rimuovere il separatore di fibra ottica.
Applicazioni:
1. Rete locale;
2. Rete di CATV;
3. Progetto del sistema FTTH di FTTx;
4. Rete in area geografica.

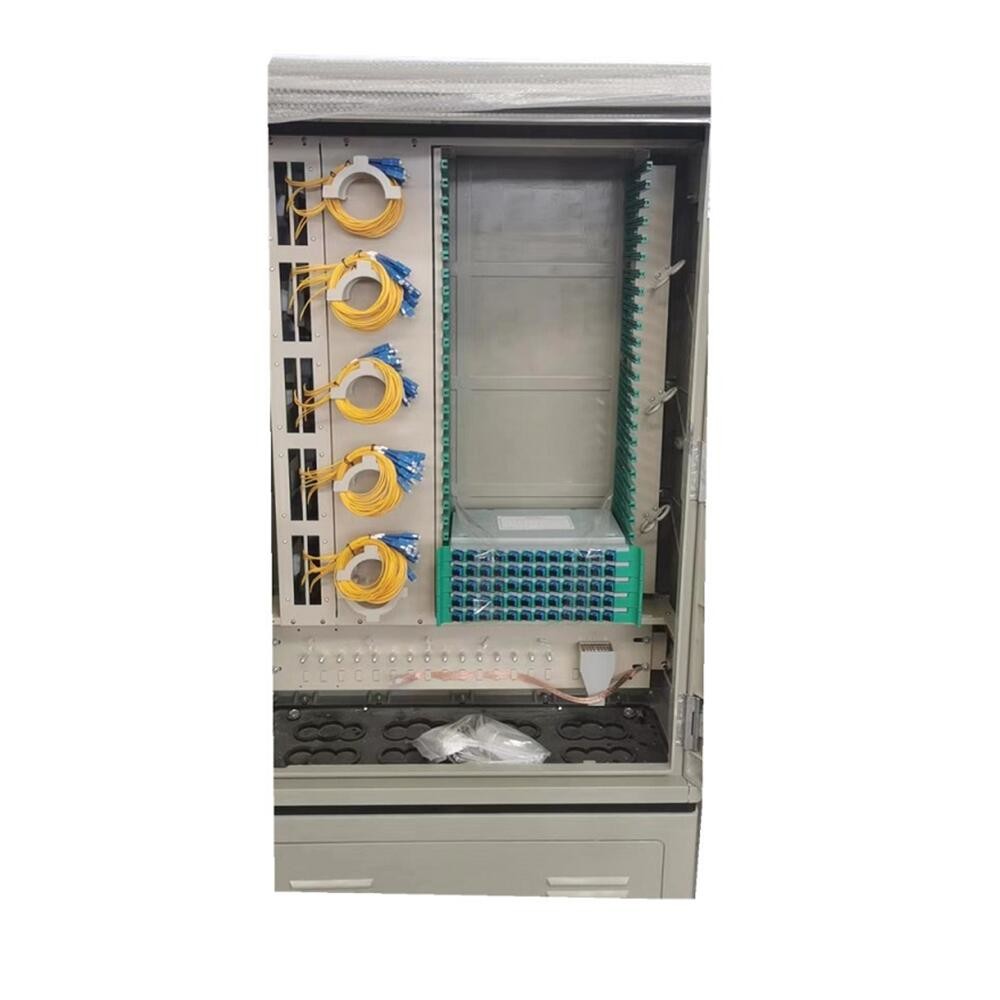

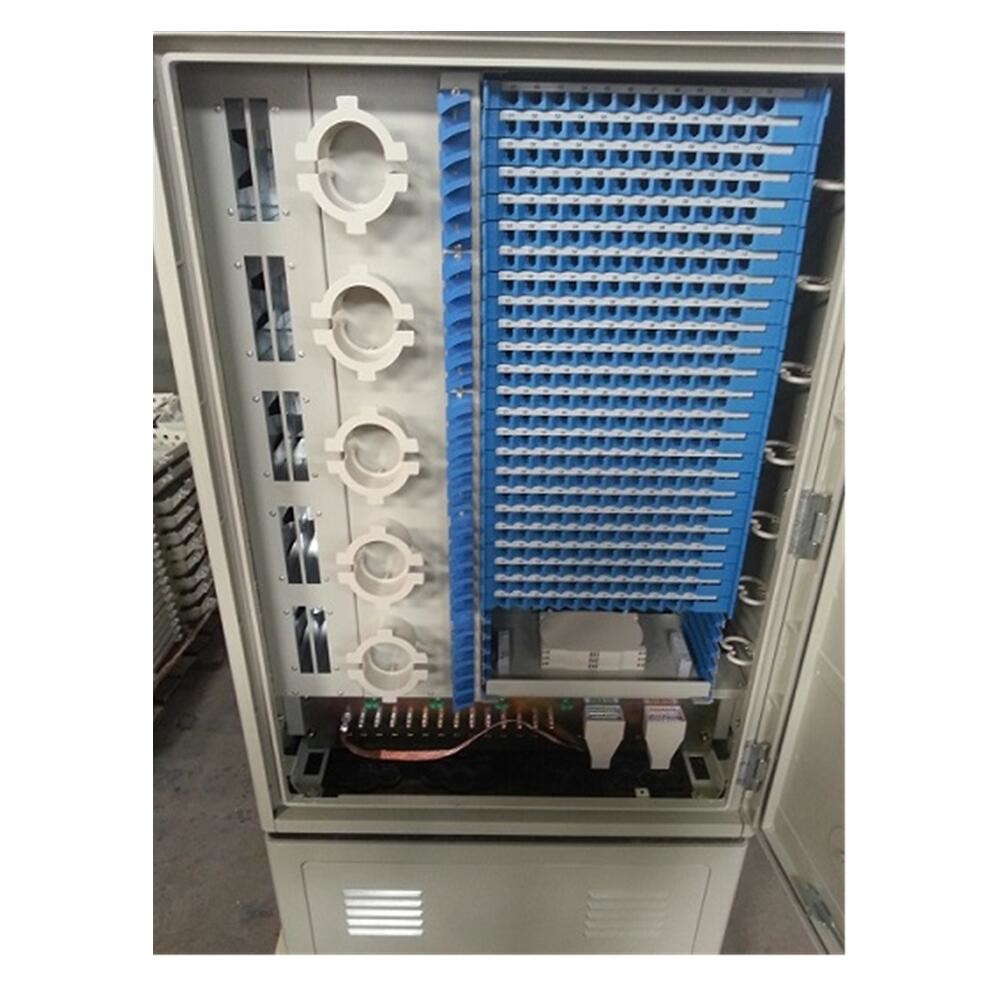

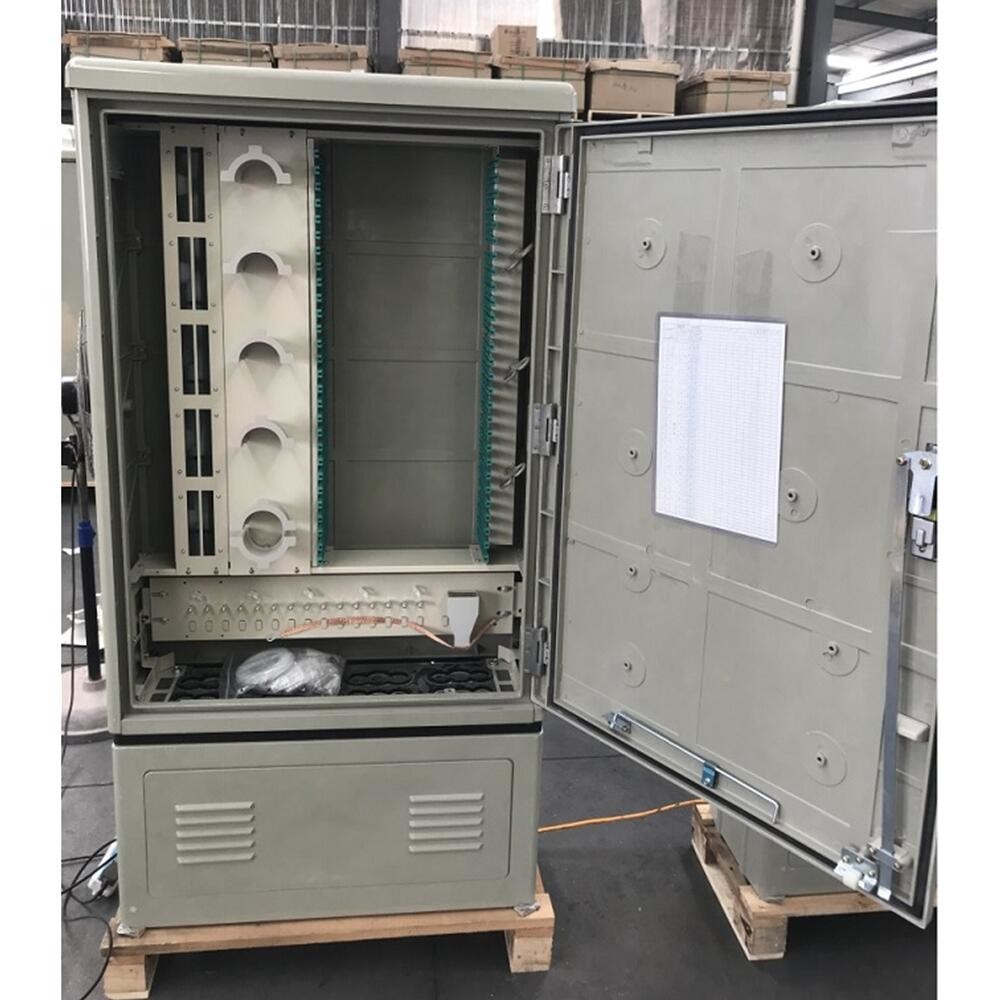

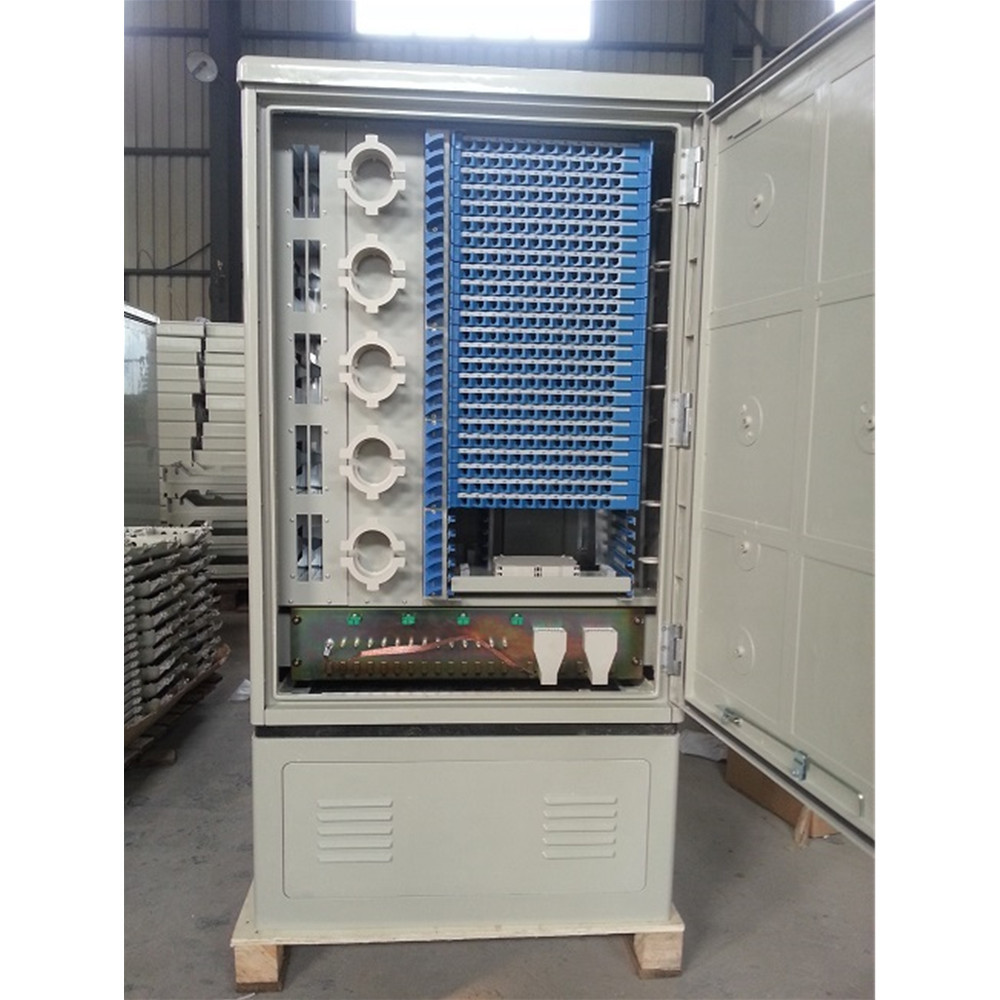

Più foto per riferimento:
