Name: scatola terminale a fibra ottica FC di 8Core 16Core/contenitore IP65 di separatore SpA di LC
Brand: Hunan Foconnec Technology Co., Limited
SKU: TW-AFAT-002A
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: recinzione a fibra ottica a forma di scatola di distribuzione dello SpA dell'ABS di 8Core 16Core

Applicazione: Rete FTTH FTTB FTTX

Tipo dell'adattatore: SC/FC/LC/ST

Tipo di cavo: SM/MM (MA1, MA2, MA3, MA4)

Dimensione: 285*175*110mm

Diametro del cavo: 7-18mm

Livello di protezione: IP65

Colore: Nero

Evidenziare:

Scatola terminale a fibra ottica di FC

Scatola terminale a fibra ottica LC

Contenitore IP65 di separatore dello SpA

Informazioni di base

Luogo di origine: La Cina

Marca: Twilight Optic

Numero di modello: TW-AFAT-002A

Termini di pagamento e spedizione

Imballaggi particolari: 10 pc cartone, dimensione: 41x33x61cm, G/W: 20KG

Tempi di consegna: 3-8 giorni del lavoro

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione: 1000pcs/day

Galleria

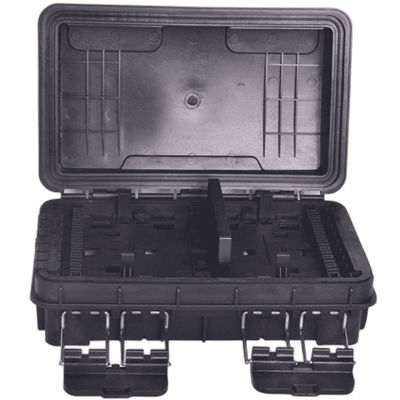

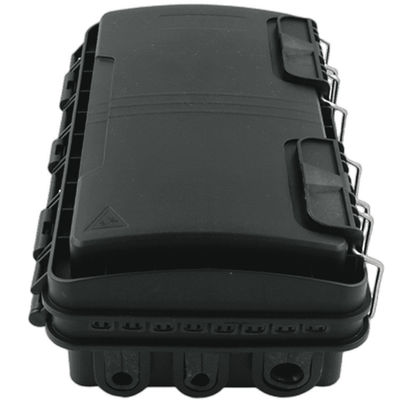

scatola terminale a fibra ottica FC di 8Core 16Core/contenitore IP65 di separatore SpA di LC

Descrizione di prodotto

Il nero a fibra ottica del contenitore terminale SC/FC/LC/ST IP65 di separatore dello SpA di De8Core 16Core

Descrizione

AFAT-002A integra la distribuzione e la scissione in uno, può realizzare la fusione e la ramificazione dirette del cavo ottico ed è adatto a collegamento di cavi nell'attrezzatura di comunicazioni ottiche. Attraverso l'adattatore ed il saltatore da portare nel segnale realizzare la funzione di distribuzione ottica, è inoltre adatto a cavi a fibre ottiche ed a collegamento protettivo della treccia; la progettazione a tre livelli unica del corpo della scatola può essere usata come contenitore di separatore o di giuntura della fibra; il bordo di vibrazione può essere flipped≥180°, è più conveniente installare la scatola o la manutenzione. Se rimuova il bordo, può inserire come chiusura della giuntura per incontrare le scelte differenti.

Nome	recinzione a fibra ottica a forma di scatola di distribuzione dello SpA dell'ABS di 8Core 16Core
Applicazione	Rete di FTTH FTTB FTTX
Tipo dell'adattatore	SC/FC/LC/ST
Tipo di cavo	SM/MM (OM1, OM2, OM3, OM4)
Dimensione	285175110mm
Diametro del cavo	7-18mm
Livello di protezione	IP65
Colore	Nero
Modo dell'adattatore	Semplice/duplex
Max Capacity	16Cores

Caratteristiche

* Il prodotto è fatto di plastica resistente agli urti di alta qualità ed ha un'interfaccia utente standard che può essere riaperta.

* Può accomodare due il modulo del separatore LGX dello SpA 1x8 o il tipo d'acciaio del tubo.

* impatto Anti-ultravioletto e anti- e funzione impermeabile.

* Il bordo di vibrazione, il ° del ≥ 180 di angolo di vibrazione, l'area di fusione e l'area di distribuzione unici è più ovvi, riducendo l'incrocio del cavo.

* Il cavo a fibre ottiche può andare dentro e fuori della scatola senza taglio il cavo.

Specificazione

Materiale	PC+ABS
Dimensione	285175110MM
Diametro del cavo	7-18mm
Porto del cavo	porti rotondi di 2pcs 8-20mm, cavo rotondo di 4pcs 5-16mm, porti del cavo flessibile di 16pcs 3-7mm
Rapporto di Max. Split	separatore d'acciaio del tubo di 2pcs 1x8, separatore di 1pcs 1x8 LGX
Numero di Max. Adapter	18pcs/9pcs
Vassoio di Max. Splice	1pc
Giuntura di Max. Fusion	i 24 centri

Parametri tecnici

Raggio di curvatura di fibra ottica	≥40mm
Giuntura Tray Additional Loss	≤0.1dB
Gamma di temperature	-40℃ - +60℃
Livello di protezione	IP65
Anti pressione laterale	≥2000N/10cm
Resistenza all'urto	≥20N.m

Immagine dei dettagli

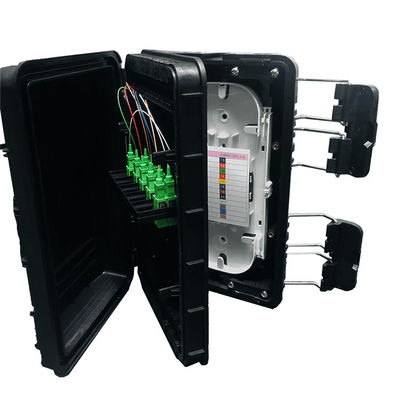

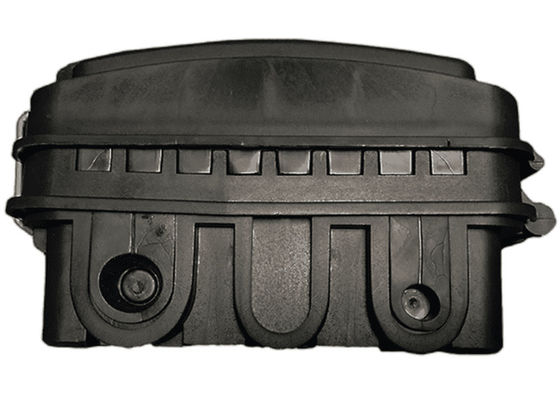

scatola terminale a fibra ottica FC di 8Core 16Core/contenitore IP65 di separatore SpA di LC 0

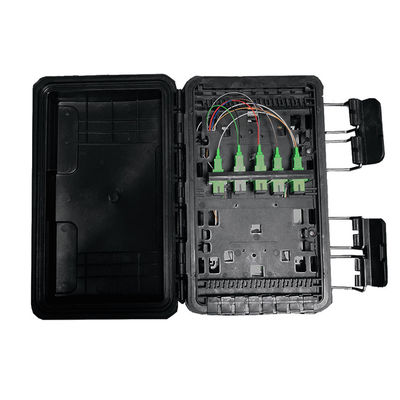

scatola terminale a fibra ottica FC di 8Core 16Core/contenitore IP65 di separatore SpA di LC 1

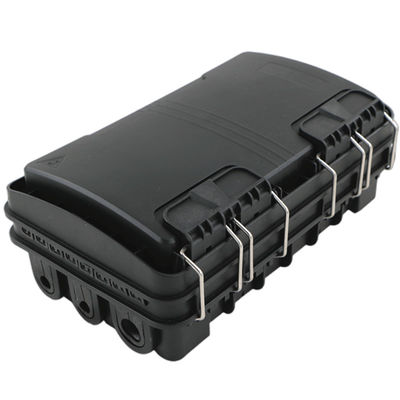

scatola terminale a fibra ottica FC di 8Core 16Core/contenitore IP65 di separatore SpA di LC 2

Procedura di installazione

1. La scatola aperta, installa gli adattatori sul supporto di plastica. (Pic1)

Pic1

2. La striscia il rivestimento esterno, rivestimento interno, tubo sciolto fuori dal cavo, rimuove la pasta di riempimento dell'olio dentro il cavo, tiene la lunghezza della fibra di

1-1.6m ed il centro d'acciaio di 30-50mm; cavo di alimentatore dell'inserzione attraverso l'entrata e serratura con il cerchio, piatto di forza per riparare il centro della fibra.

Il cavo ottico in eccesso è arrotolato al fondo ed il cavo a fibre ottiche fuso è presentato nel vassoio della fibra. Ottico superfluo

il cavo a fibre ottiche sarà riparato ed immagazzinato al fondo della scatola, introduca il cavo nel vassoio della giuntura. (Pic2)

Inserisca il connettore della treccia nella porta d'ingresso sul supporto dell'adattatore, quindi ha presentato nel vassoio della giuntura attraverso i fori si è aperto dentro

il centro del vassoio. Dopo l'avvolgimento e finita, l'altra estremità della treccia è condotta al tubo termorestringibile installato nell'impionbatura

scanali e riscaldi la manica giustamente per trasformare la fibra ed il tubo della protezione integrati uno e l'ottico protetto

il connettore della fibra è rotto nella scanalatura d'impionbatura; messo sulla copertura di PVC per evitare che cad da.

Pic2

3. Inserisca i connettori di cavo flessibile nell'adattatore del modulo del separatore (lato dell'uscita), quindi ripari il cavo nelle asole di fissaggio, quindi

tramite la guarnizione di gomma per condurre fuori il cavo. (Picture3)


4. Infili la treccia del cavo nelle asole di fissaggio e poi il passaggio nella gomma di sigillatura dello sbocco per condurre fuori il cavo.

5. Chiuda il coperchio, rompa il fermaglio per completare l'installazione, installi i ganci del metallo poi collegano sul cavo aereo. (Pic4)

Pic4
